今回のフラットアンプを考えるときに最初に考えたのは、ぺるけ師匠の平衡プロジェクトだ。 平衡・不平衡の入出力に対応している。 すなわち、バランス入出力のフラットアンプであり、差動レシーバ／ドライバとしても機能する。
参考にしたのは、ぺるけ師匠の FET式平衡型差動プリアンプだ。 最少の半導体で構成されているが、上記の条件を満たしている。 トランス出力としているのは、不平衡出力の時に、片側の出力をアースすれば使えるということが大きいようだ。 今回のフラットアンプでも、そのようにしたいと考えた。 ぺるけ師匠は、各種のライントランスの計測データも提示なさっている。 これをみると、日本光電の E-8480 が私の目をひいた。 ヤフオクで手に入れることができた。
問題はこれから。 アナログ対応バランス型プリアンプでは、470kΩの入力インピータンスで受ける必要がある（MUSES 72320 の出力をバッファなしで受ける）ので、ぺるけ師匠の FET式平衡型差動プリアンプのフラットアンプは使えない。 反転入力型の回路であり、入力インピータンスをあげるのは困難だ。 小さく仕上げるためにオペアンプを使うことを考え、下記のような回路を考えた。 ぺるけ師匠のように、トランスの二次側からも NFB をかけるが、一次側の出力からも NFB をかけておく。 このようにすることで、トランスがループに含まれる NFB 量を減少させ、安定化に役立つ。

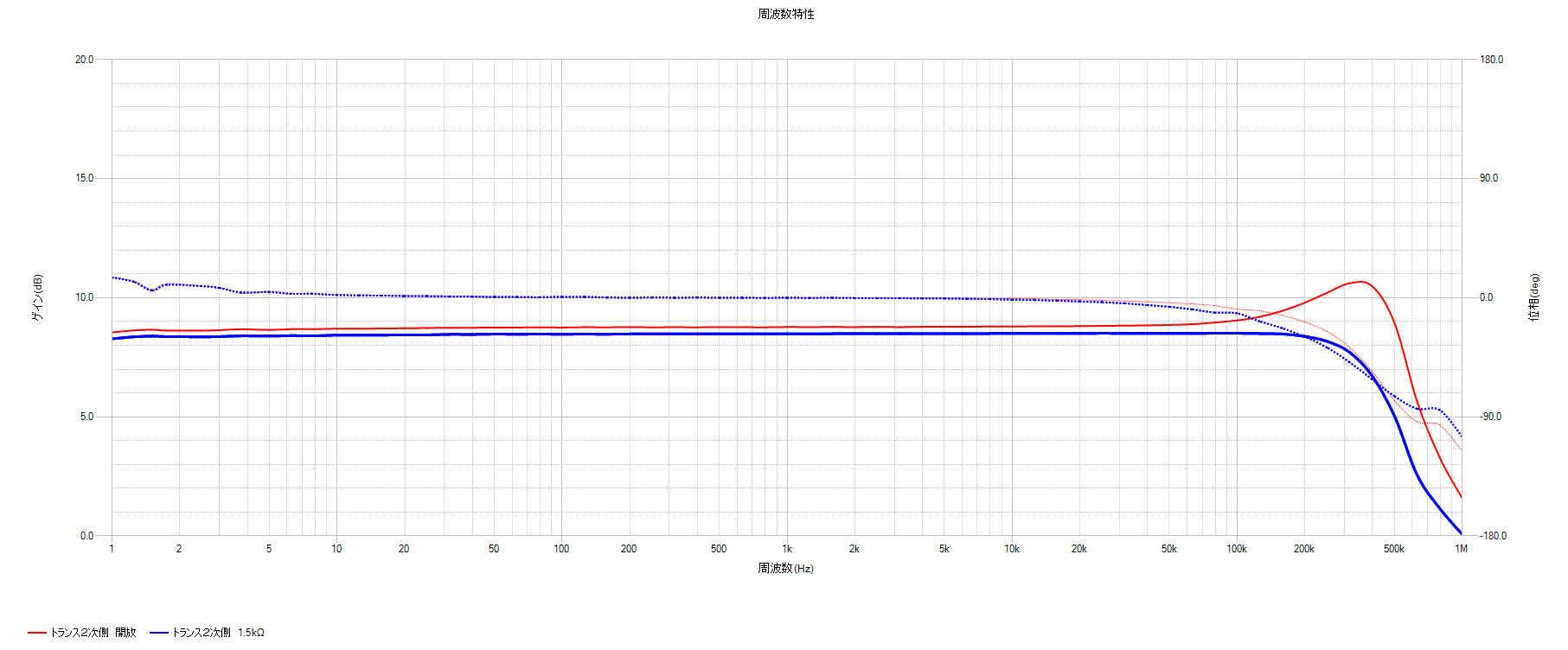

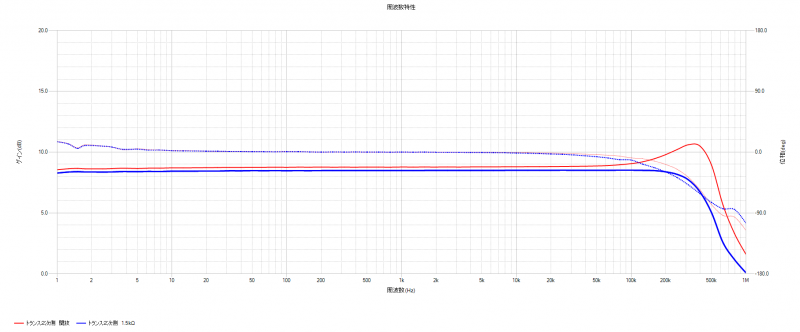

二次側のターミネートをつけるだけで、上図の周波数特性が得られた。

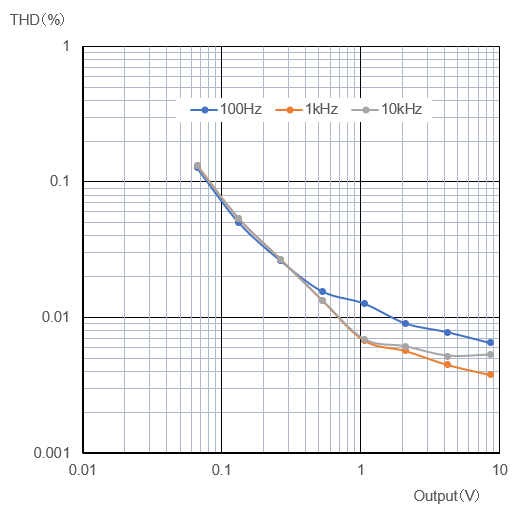

上記に示したのは、バラックでの仮測定のときの歪み率特性である。100Hz が少し悪いのはシールド不十分のための雑音が影響していると思われる。
聴いてみると、なかなかゴージャスなご機嫌サウンド。 ビッグバンドジャズがよく映える。 ところが、これは失敗作であった。 なぜなら、CMRR を測定したら、6dB 程度しか取れていない上に、差動ドライバとしては動作しないこともわかった。
to be continued…
