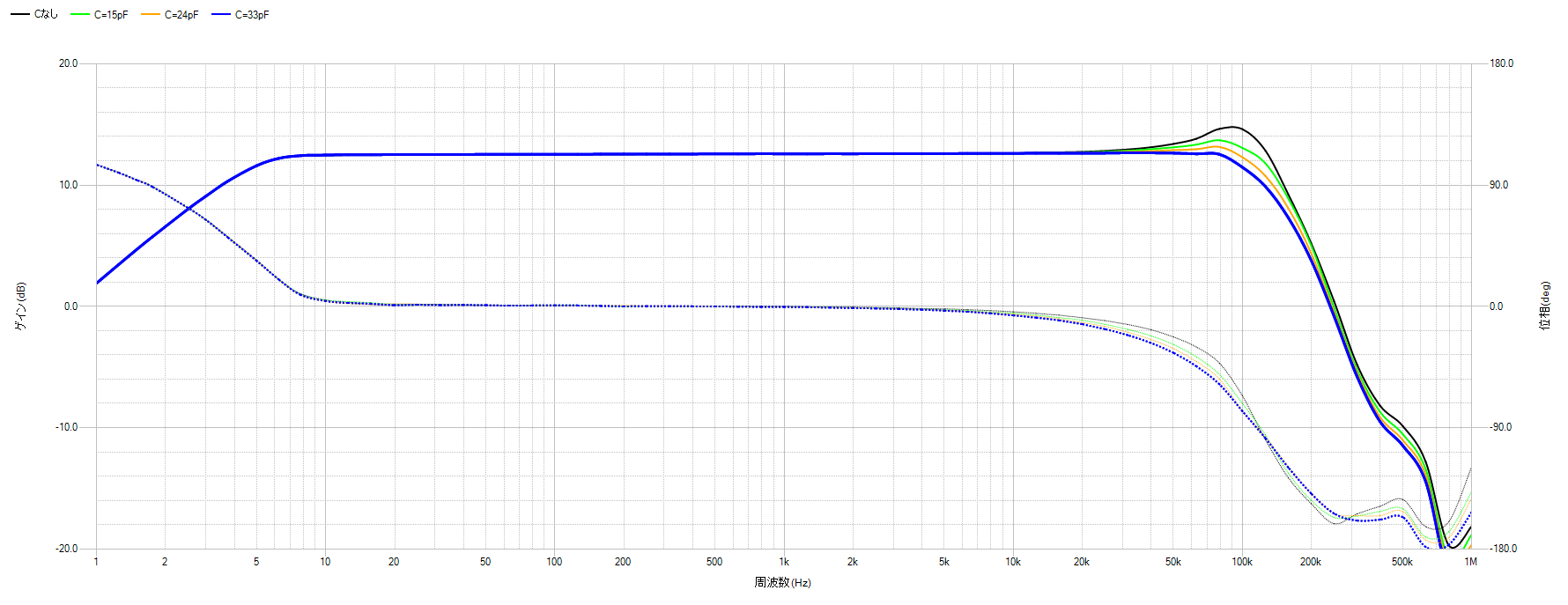

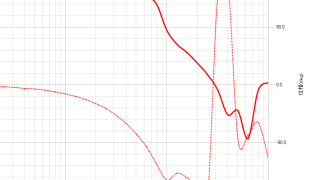

12HG7/12GN7A CasComp 単段差動 12HG7/12GN7A はモノになるか？ 再度のトラブルシューティング
リモコン付きバランス型プリアンプと本機で単身赴任先の Victor SX-700 を鳴らしてみた。 先に書いたダイナミックかつワイドレンジな印象は変わらない。 現代的な音で、サブウーファなんかいらない低音域の雰囲気感がよくでている。音質的に...
全段差動アンプ
12HG7/12GN7A CasComp 単段差動
12HG7/12GN7A CasComp 単段差動 12HG7/12GN7A はモノになるか？ はらわたと感想

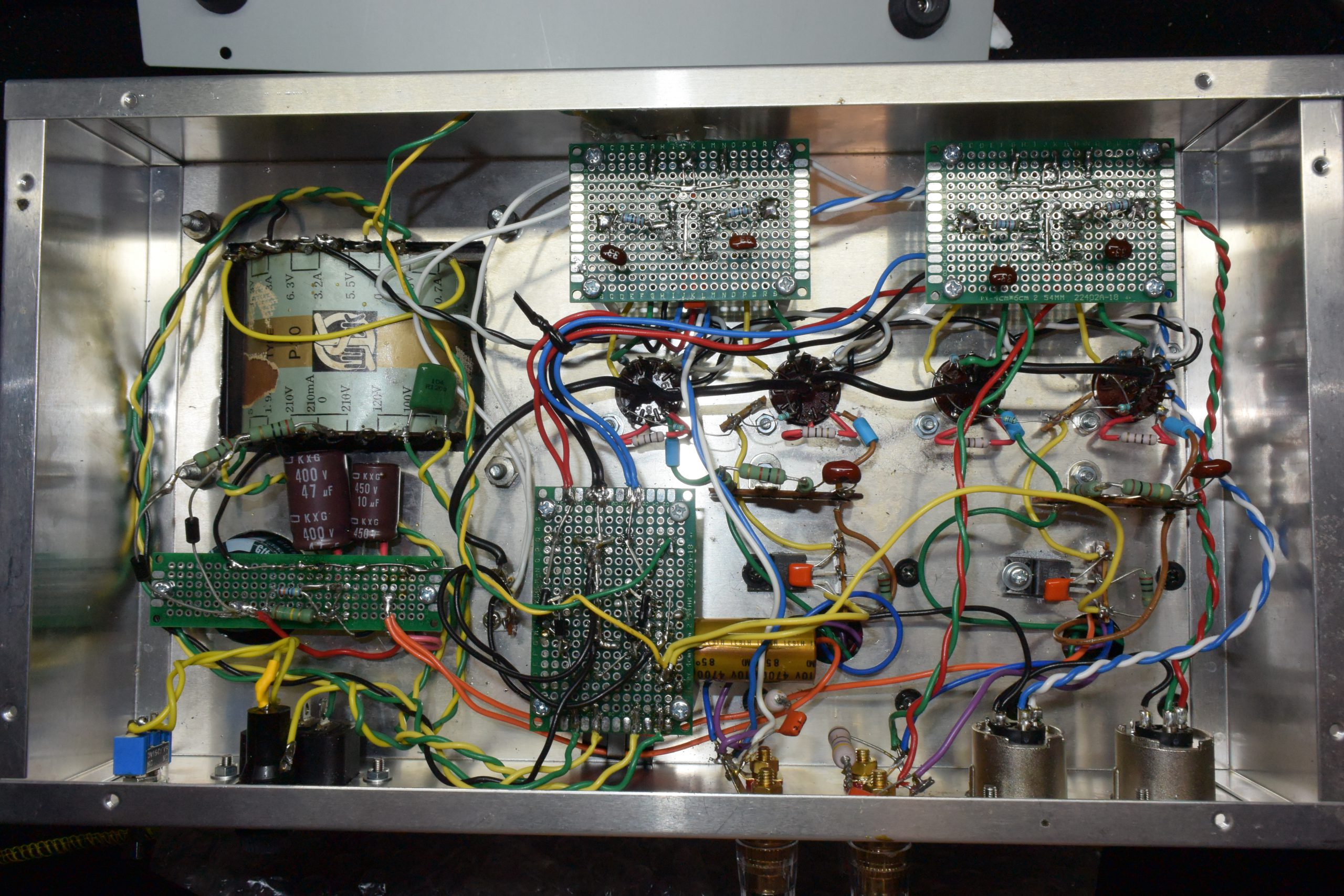

はらわたを下にしめした。真空管ソケットの近くに見える青い物体は虎の子のアモビーズだ。 積分補正の CR は縦ラグに取り付け、周囲からの距離を十分にとった。クリックで拡大今回は、オペアンプを使用することもあって、ほとんどの部品をユニバーサル基...
12HG7/12GN7A CasComp 単段差動 12HG7/12GN7A はモノになるか？ 測定編

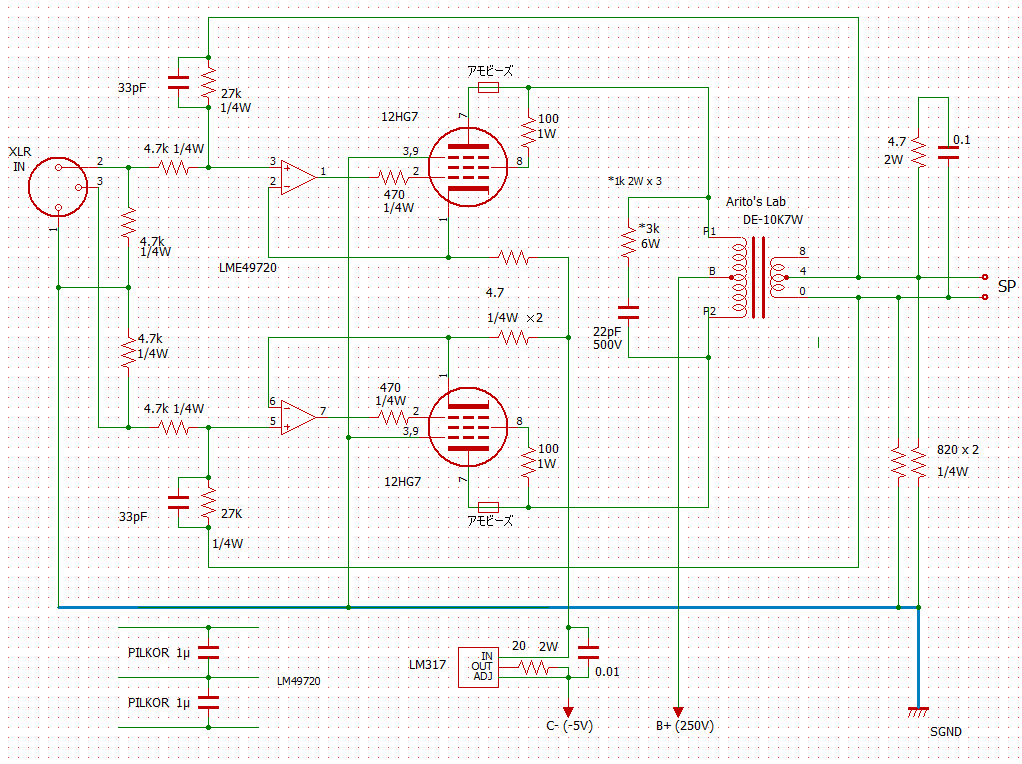

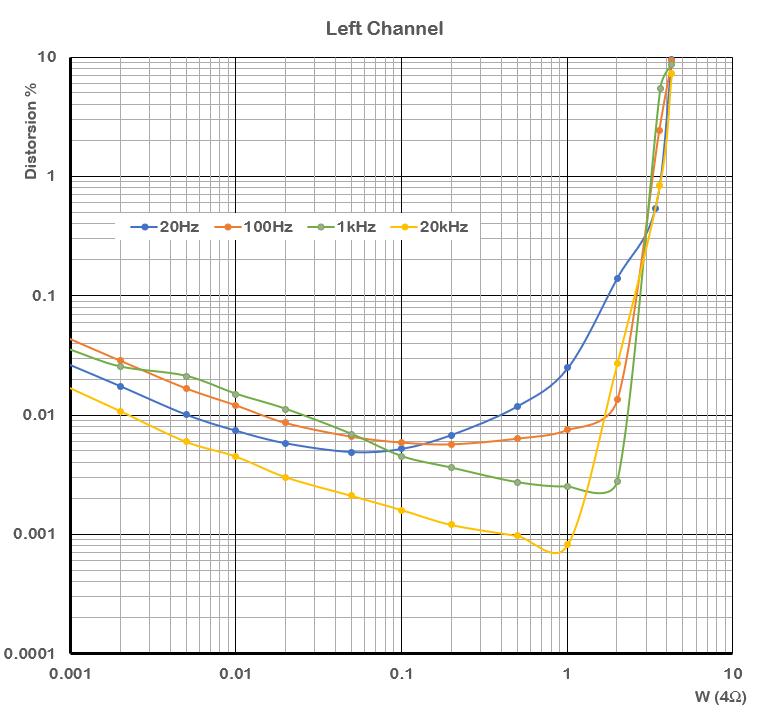

クリックで拡大最終回路図は上記の通り。 電源部は設計編通りだ。 残留雑音は、左右とも 0.016mV（Weighted A）と低い。 雑音比済み率特性はよい意味で信じられない。 どの周波数でも、実用出力である 0.1W で 0.01% を優...
12HG7/12GN7A CasComp 単段差動 12HG7/12GN7A はモノになるか？ やらかし＆解決編
ここまできたら、しめたもの。 さっそく、試みに NFB をかけてみた。 一瞬にして LM317とその抵抗 から発煙。 調べてみると LME49720 が壊れ、オペアンプの電源部の TTC/TTA04B がとんでフィルタ効果がなくなっていた。...
12HG7/12GN7A CasComp 単段差動 12HG7/12GN7A はモノになるか？ 試行錯誤編
実際に作り始めて、すぐに悩んだのは、G3/Shield 電極がふたつあること。先人の回路図に両方をアースするように書かれており、本作では、MTソケットの中心ピンをアースとして、そこから短距離で G3/Shield 電極をつなぐことにした。ま...
12HG7/12GN7A CasComp 単段差動 12HG7/12GN7A はモノになるか？ 設計編
電源部はトランスを決めた時点で自動的に決まってしまう。 少しでも FET の発熱を抑えるために、高電圧整流ダイオードに少し抵抗を入れる。 手持ちのコンデンサが 220 μFと大きめであることもあって、ダイオード保護もできる。 整流直後のコン...
12HG7/12GN7A CasComp 単段差動 12HG7/12GN7A はモノになるか？ 構想編
いろいろ調べていたら、ARITO's Audio Lab の前川有人さんのページで、EL821 CasComp 単段差動プッシュプルアンプ を見つけた。 EL821 も 12HG7/12GN7A と同様に映像出力管で、Gm は 11～13 ...

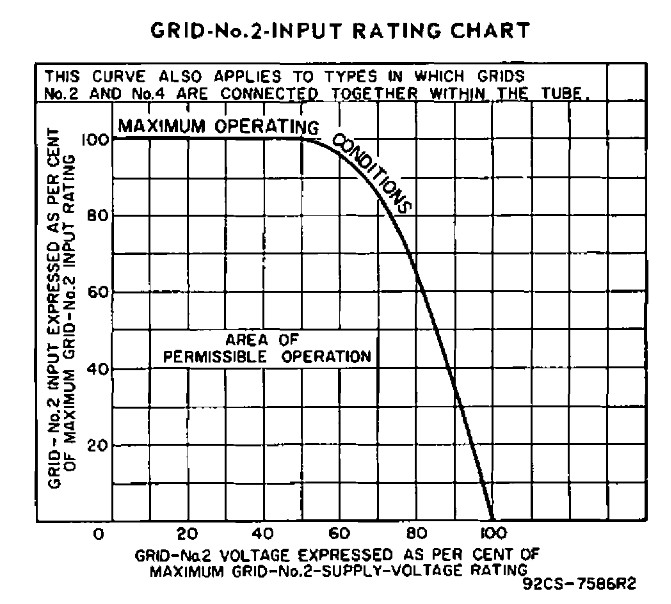

12HG7/12GN7A CasComp 単段差動 12HG7/12GN7A はモノになるか？ 妄想編
ヤフオクで、12HG7/12GN7A が 10本セットで多数出品されていた。 10本セットだと、予備球も含めて購入できるので、食指が動く。 調べてみると、許容プレート損失は 10W と MT管としては高く、それなりの出力が期待できる。 しか...
KT88全段差動 バランス入力 15W 全段差動アンプ・・・ファンの追加

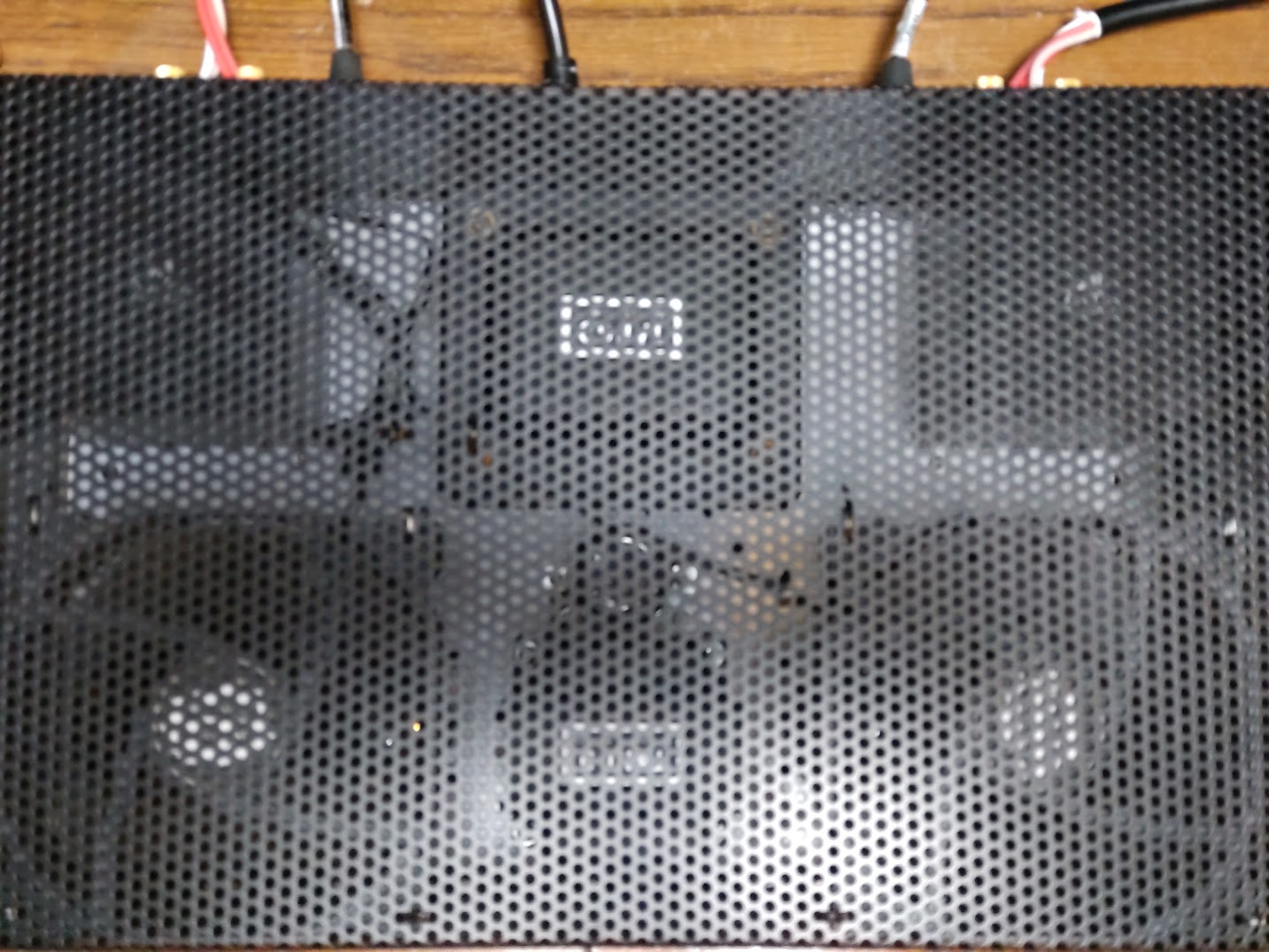

ケースは LEAD MK-400 であり、ボンネット付きであり、真空管を守れるための採用であった。 ボンネットなしでは、シャーシが熱くなるのは、定電流源などの放熱部分のみであるが、ボンネットをつけて使用すると、真空管の放射熱をボンネットが受...

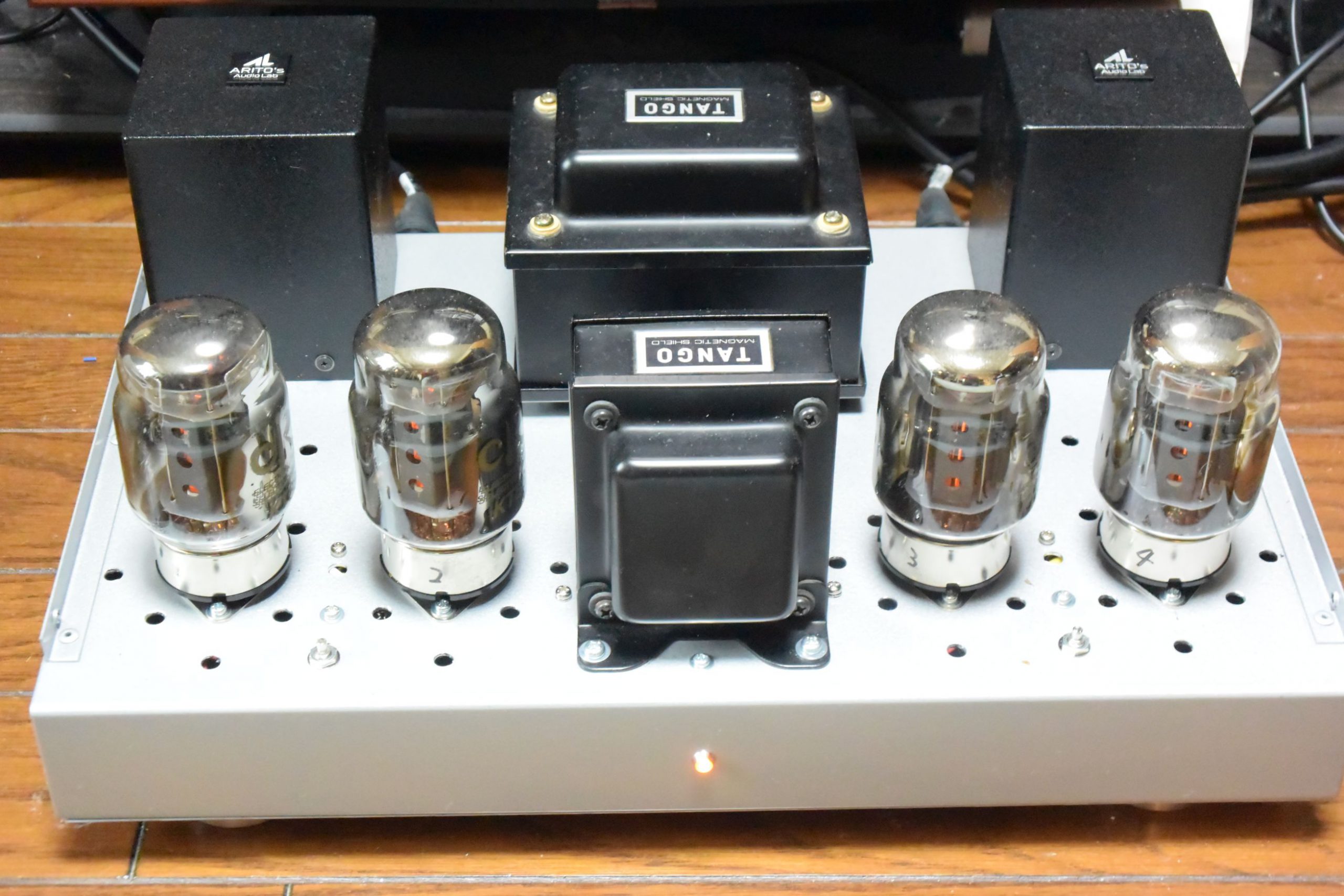

KT88全段差動 バランス入力 15W 全段差動アンプ・・・完成

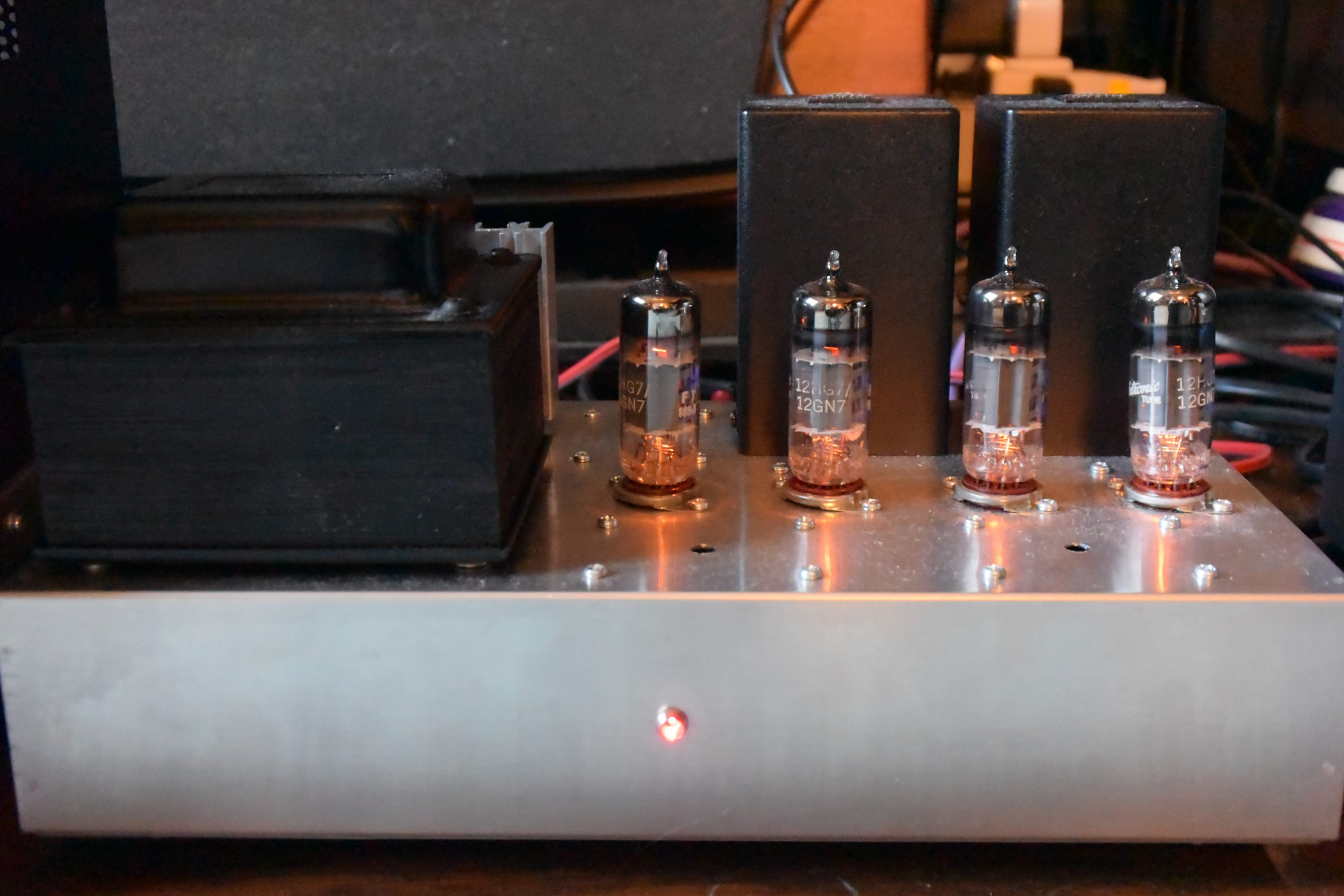

ケースは LEAD MK-400 だが、足はタカチの アルミインシュレータ AFM44-20S に変えている。 （クリックで拡大）完成して、Softone Model 7 と聞き比べてみると、確かに本機のほうが、音の粒立ちがよく、音数が多い...
