6R-HH2全段差動 6R-HH2 はミニワッターの夢を見るか・・・はらわた
外観とはらわた。入力端子は使用場所の都合で前面にある。 もう少し右側にすれば良かった。 つまみはとりあえずの手持ち。 前面と後面だけヘアライン加工した。（クリックで拡大）トランスの側面（左下）にリップルフィルターをつけた。 中央左は前段用の...
2021-03
6R-HH2全段差動
6R-HH2全段差動 6R-HH2 はミニワッターの夢を見るか・・・完成

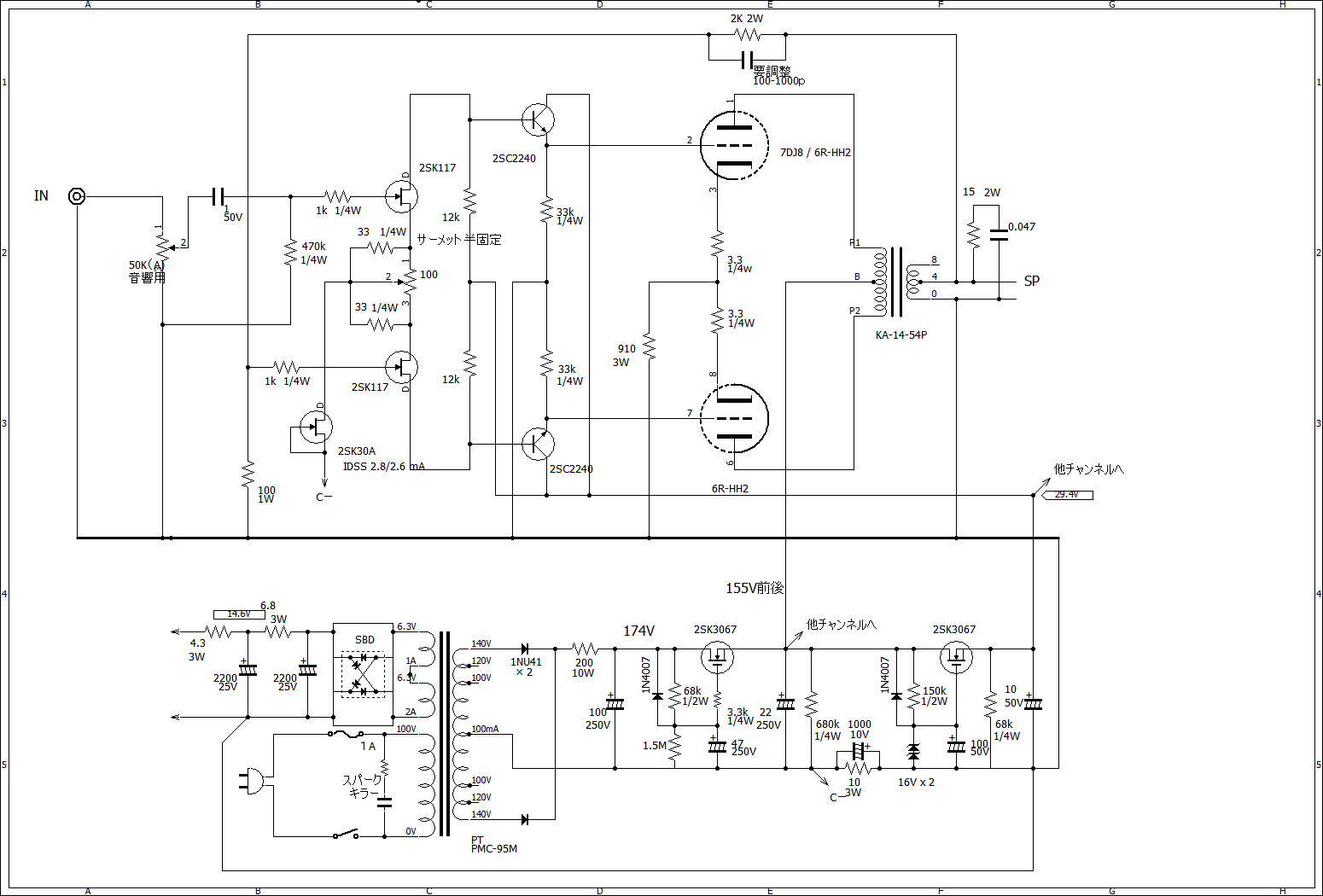

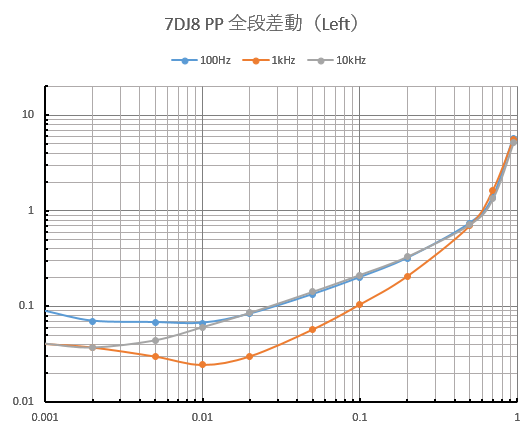

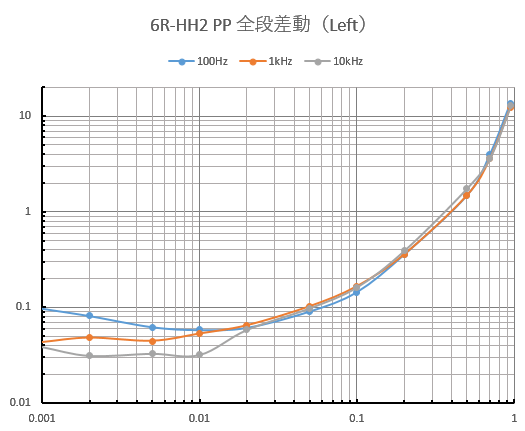

最終回路図は下記の通り。（クリックして拡大）周波数特性は下記の通りで、6～90kHz (-3dB) 程度である。左右差がないので、代表して左 Ch を示した。（クリックして拡大）歪み率特性は下記の通り。 7DJ8全段差動ミニワッターとほぼ同...
7DJ8全段差動 7DJ8 全段差動ミニワッター
さて、出力段を定電流化した7DJ8全段差動ミニワッターだが、聴感から、NFBは 11dB ほどかけることとした。 微分補正コンデンサの容量決定は、下記の周波数特性から 470pF に決定した。70kHz 前後の盛り上がりが補正されているのが...
6R-HH2全段差動 6R-HH2 はミニワッターの夢を見るか・・・試行編
6R-HH2 はミニワッターの夢を見るか・・・構想編で述べたように、7DJ8/6R-HH2 全段差動ミニワッターは A2級ドライブの方がよさそう。 ところが、本家本元のぺるけさんのところでは、エミッタフォロワ付きの 6DJ8 全段差動ミニワ...
