AK4497SVQ miniDAC AK4497SVQ miniDAC を作ろう・・・はらわたと感想

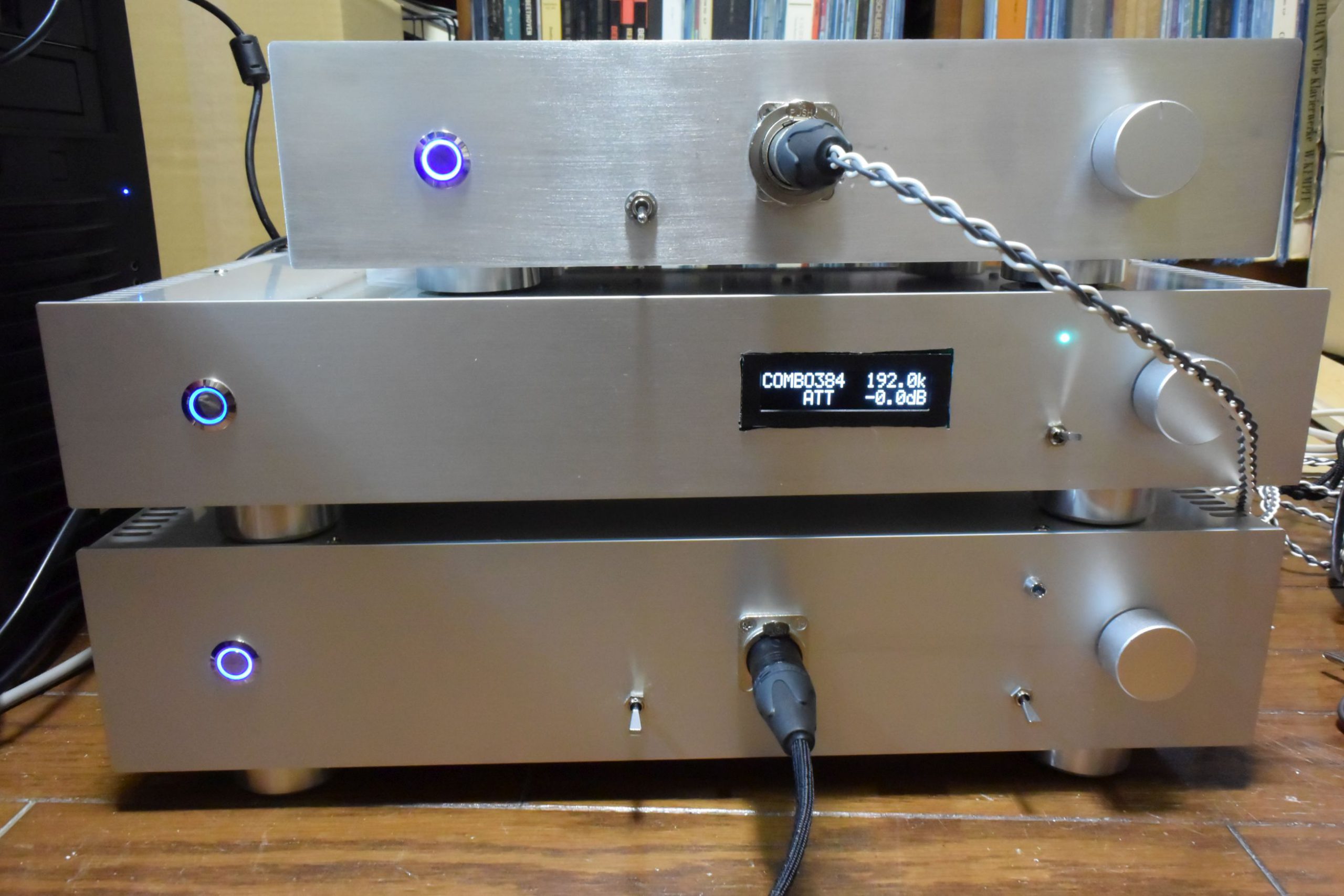

はらわたを下に示す。 左側から電源部（基板２枚）、Amanero Combo 384、同軸（AE-DIR8416）基板で、同軸基板の上に KZ電解コンデンサを使った音作りのためのリップルフィルターがある。 一番右側の下がデジタル制御基板で、...
DA Converter
AK4497SVQ miniDAC

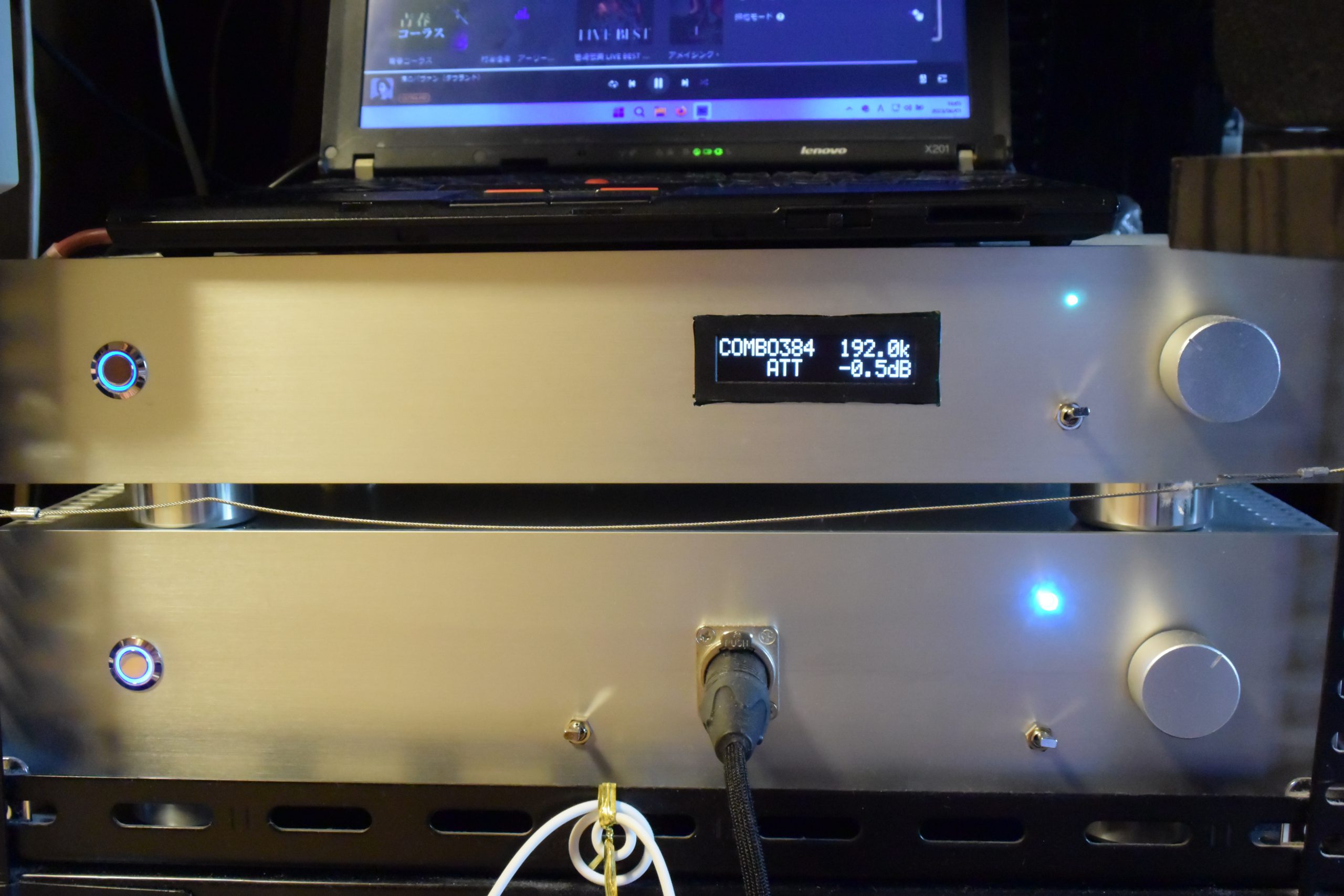

AK4497SVQ miniDAC AK4497SVQ miniDAC を作ろう・・・作成編
届いた基板をみながら、基板の配置を考える。 DAC基板から LCD基板のケーブル長の関係で、どのようにしても LCD基板をリモコン付きバランス型プリアンプと同じ位置にするのは困難だ。 加えて、アナログ部の配置がデジタル部と交差してしまうので...
AK4497SVQ miniDAC miniDAC を作ろう・・・妄想編
単身赴任のアパート用に、リモコン付きバランス型プリアンプを作った。 少し動いて手を伸ばせばリモコンはいらないのだが、ボリューム調整のリモコンは本当に便利だ。 Ideal CE-30（幅300mm, 奥行き200mm 高さ100mm）に組んで...
Blue Snow DAC ２台目の Blue Snow DAC ・・・なぜか解決
初回の電源投入時に OLED ディスプレイが表示されない。 LEDのイルミネーションは正常で、前に選択していたところから音も出る。電源を入れなおすと、OLEDディスプレイの表示は正常になる。いったい何が悪いのやら、全く見当がつかない。 フロ...
Blue Snow DAC ２台目の Blue Snow DAC ・・・制作編
１台目では、AK4490 はんだカスを飛ばして修復に苦労したので、最初に行ったことは、AK4490 のチップをセロテープで覆うことからはじめた。表面実装部品のCRを、値をテスタで確認しながらはんだ付けしていった。 慣れてきたとはいえ、ピンセ...
Blue Snow DAC ２台目の Blue Snow DAC ・・・構想編
2022年の 8月ごろ、ヘッドホンを探してヤフオクを見ていたら、Blue Snow DAC 基板が出品されていた。 Blue Snow DAC 基板は、たかじんさんのサイトでは瞬殺だったので、当然誰かが買うものだと思ってながめていたら、入札...
Blue Snow DAC Gustard A22 / Blue Snow DAC の HDMI入力 で SACD を聞こう
Gustard A22 の HDMI入力 を設定しよう にて、Pioneer DV-610AV → I2S over HDMI基板 → Gustard A22 の HDMI 入力をへて、DSD 信号で再生可能になったと報告した。 その後、こ...
Gustard A22 I2S over HDMI コンバータの基板は・・・後編

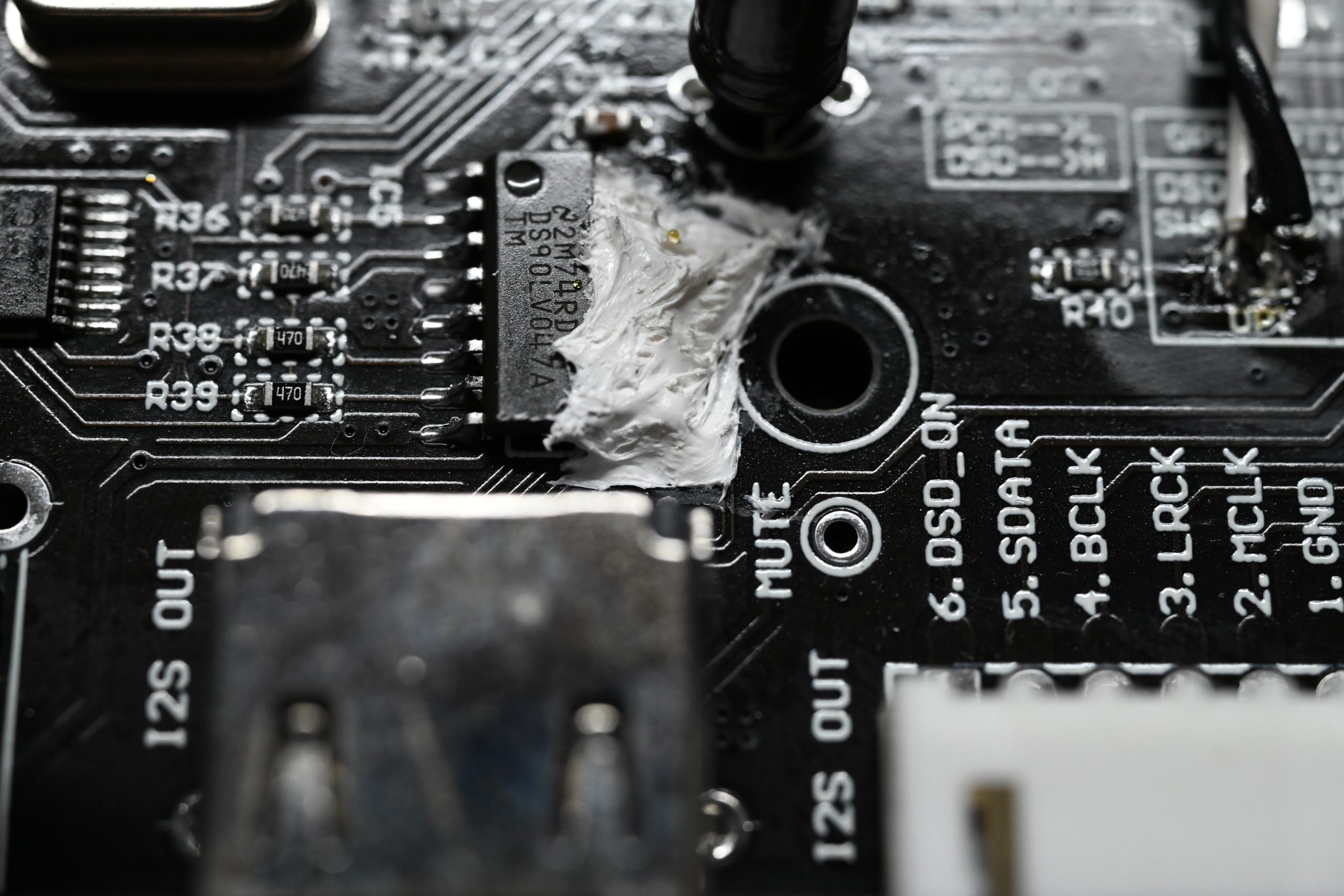

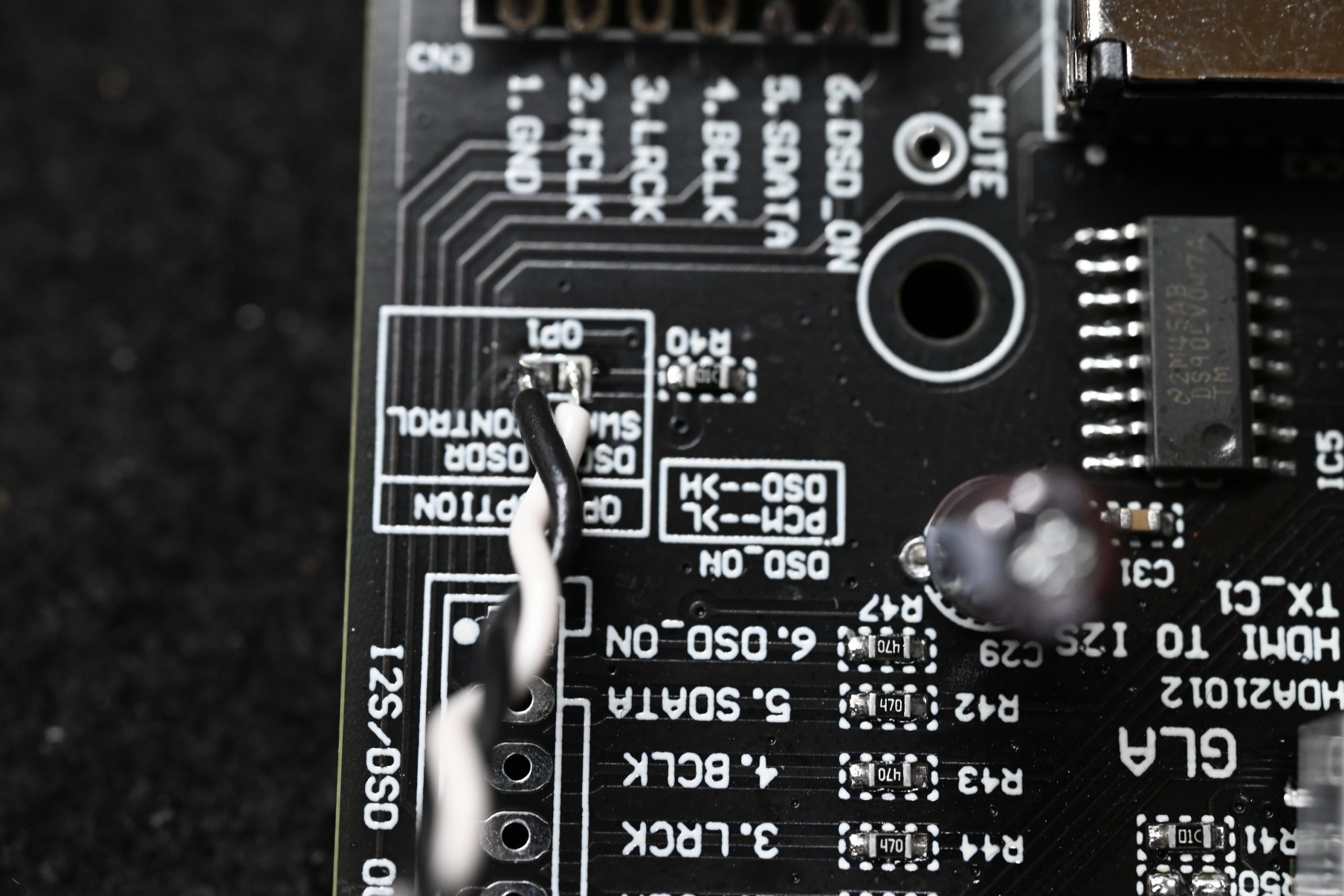

予備のコンバータではうまくいったのに、なぜだ・・・。 よく見ると、予備の基板は何やらおかしい。 下の写真に示すように、ICのひとつが白い接着剤で固められている。 先に細工した基板では、この白いのがない。予備の基板どうやら、外見上同じに見える...
Gustard A22 I2S over HDMI コンバータの基板は・・・前編

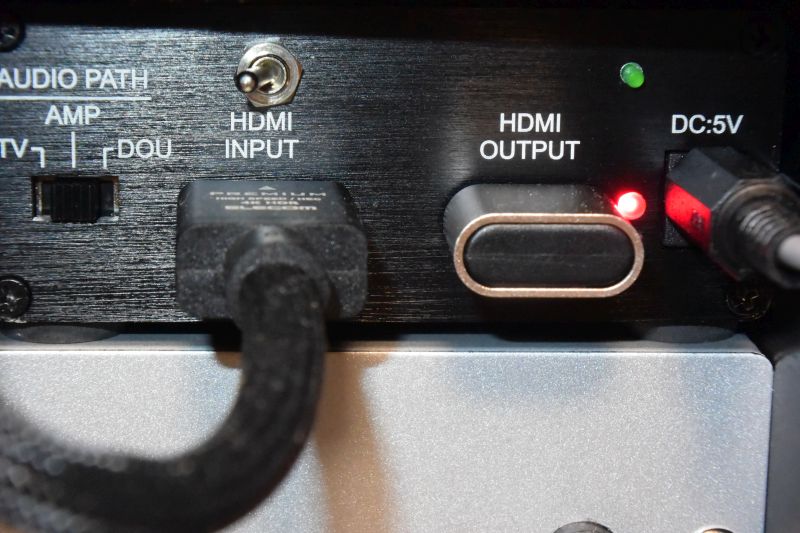

CD（PCM入力 over HDMI）で左右が誤った出力になってしまう。 USB入力などの他入力と異なる結果になってしまうことから、力業で左右を変えるしかないかと考えた。 このコンバータは、5Vの電源を使うので、5Vのリレーで手動で左右を入...
Gustard A22 Gustard A22 の HDMI入力 を設定しよう

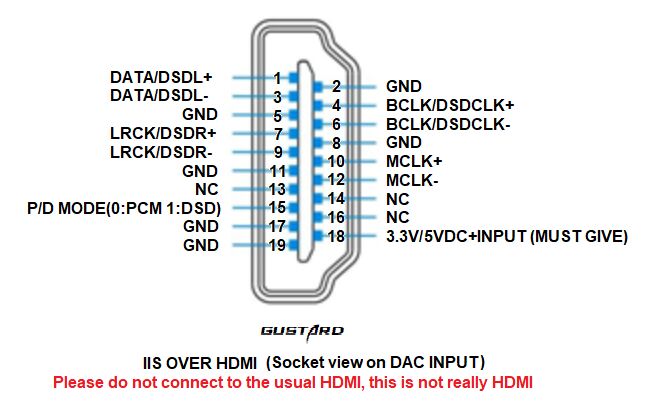

Gustard A22 のHDMI入力の設定には、PHASE INVの項目がある。 バランス出力であれば、２番ホットか、３番ホットかを設定できる。位相チェックということになる。どうやったら、この位相チェックができるのだろうか。 たかじんさん...
