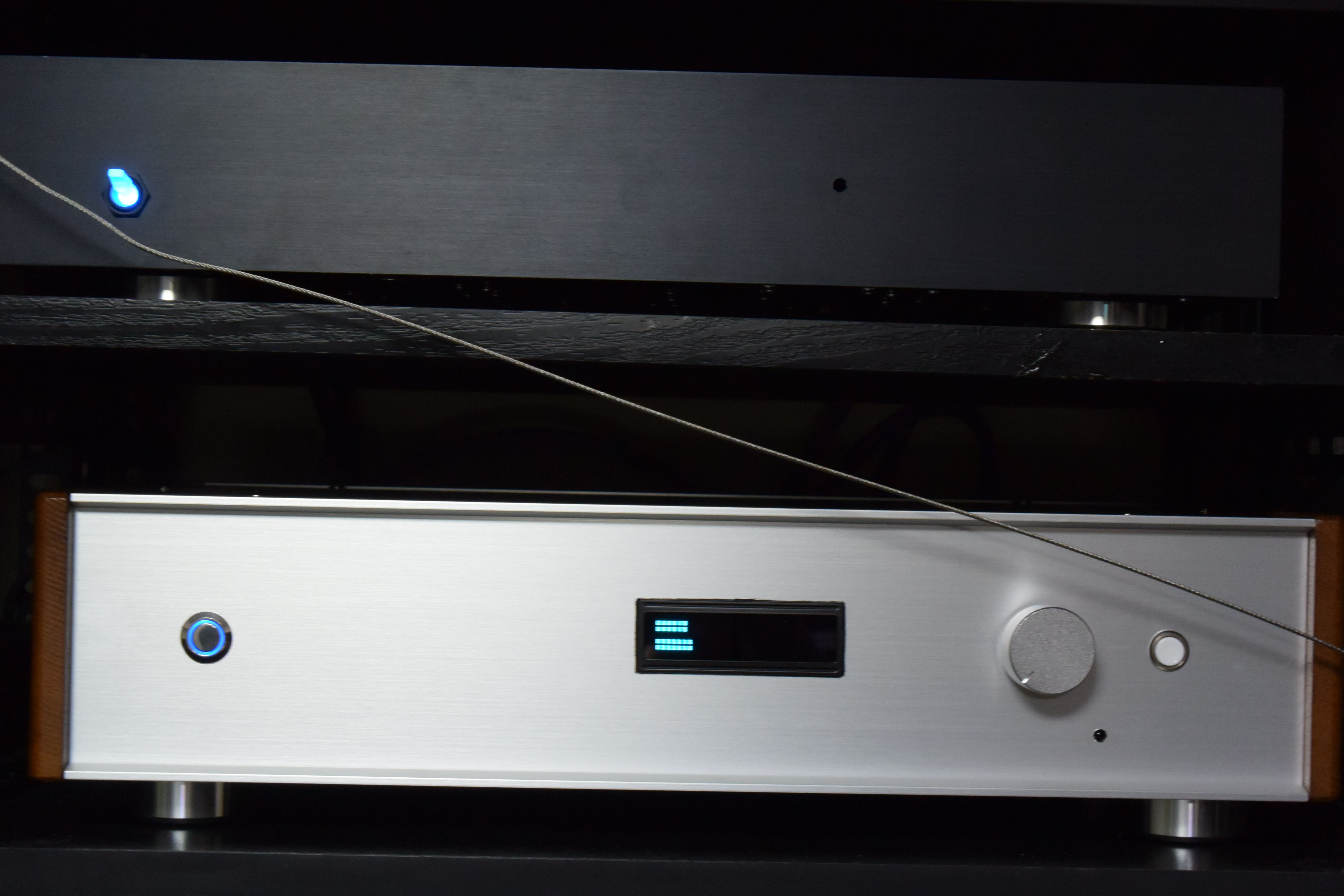

バランス型プリアンプ バランス型プリアンプは完成するか・・・できた～
歪み率特性を測定してみた。 測定は ESI juli@xte と WaveGene ＆ WaveSpectra で行った。 ESI juli@xte は、アンバランスとバランス入出力を切り替えられるサウンドカードである。 よって、バランス入...
2021-09
バランス型プリアンプ
バランス型プリアンプ バランス型プリアンプは完成するか・・・またもトラブル発生

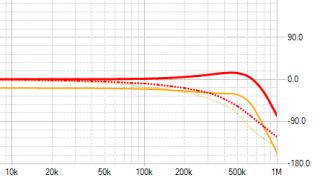

念のために、特性をチェックしてみたところ・・・（クリックで拡大）ボリュームが最大だと、500kHz 前後で 1 dB 程度のピークが出てくる。 面白いことに、電子ボリューム（VOL-12, VOL-01）を 1 dB でもしぼるとこのピー...
バランス型プリアンプ バランス型プリアンプは完成するか・・・トラブル発生
改良と調整のはずが、壊してしまった。シグナルジェネレータとオシロであたってみると、セレクタ基板の SEL-12 で信号が途切れている。 VOL-12 の入力に触ってみるとノイズが発生するので、MUSES72330 が載っている VOL-12...
バランス型プリアンプ バランス型プリアンプは完成するか・・・改良を試みたが
さまざまな曲を１か月ぐらい聞いていたら、大規模な交響曲を聴いていると、トゥッティがうるさく聞こえることに気がついた。また、たかじんさんの作成では、最低歪み率が 0.01 ％ を切っている。 本構成は２チャンネル合わせてバランス型にしているの...
バランス型プリアンプ バランス型プリアンプは完成するか・・・配線と最初の試聴

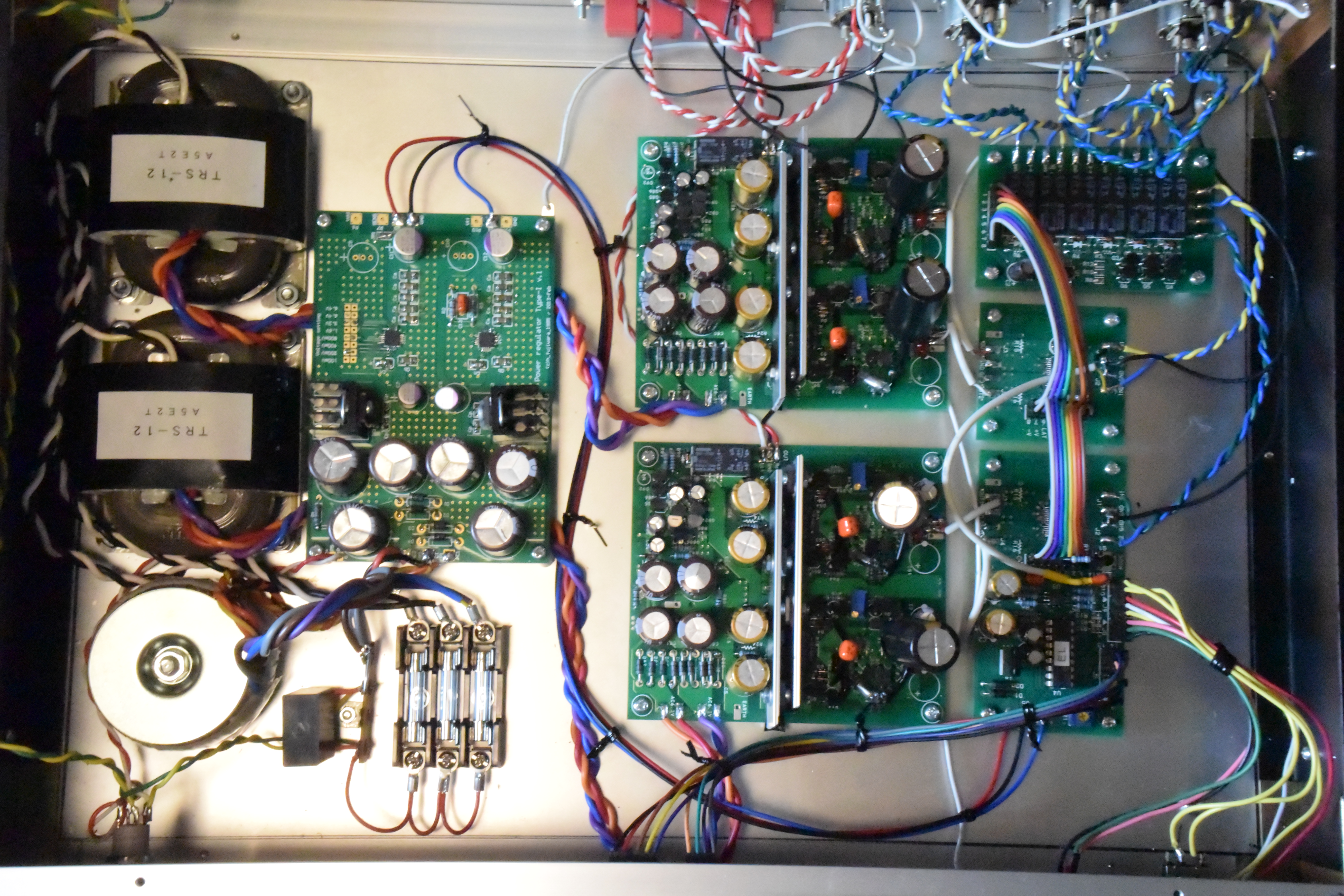

配線にあたっては、ぺるけさんの平衡プロジェクト をひととおり熟読した。 一番参考になったのは、シグナルラインとアースラインの取り回しだ。 HOTとCOLDの２本のシグナルラインをしっかり捻って配線すれば、シールド線は不要というのは目から鱗だ...
バランス型プリアンプ バランス型プリアンプは完成するか・・・フラットアンプの作成とケース加工
フラットアンプ設計さえ終われば、作るのみ。 面倒かつ時間がかかったのは、2SK-170 の Idss 測定ぐらい。 ぺるけさんの冶具を以前に作成していたので、時間をかけて行うだけでいいのだが。 HPA-12自体は以前に作った経験もあり、NO...
バランス型プリアンプ バランス型プリアンプは完成するか・・・フラットアンプの設計

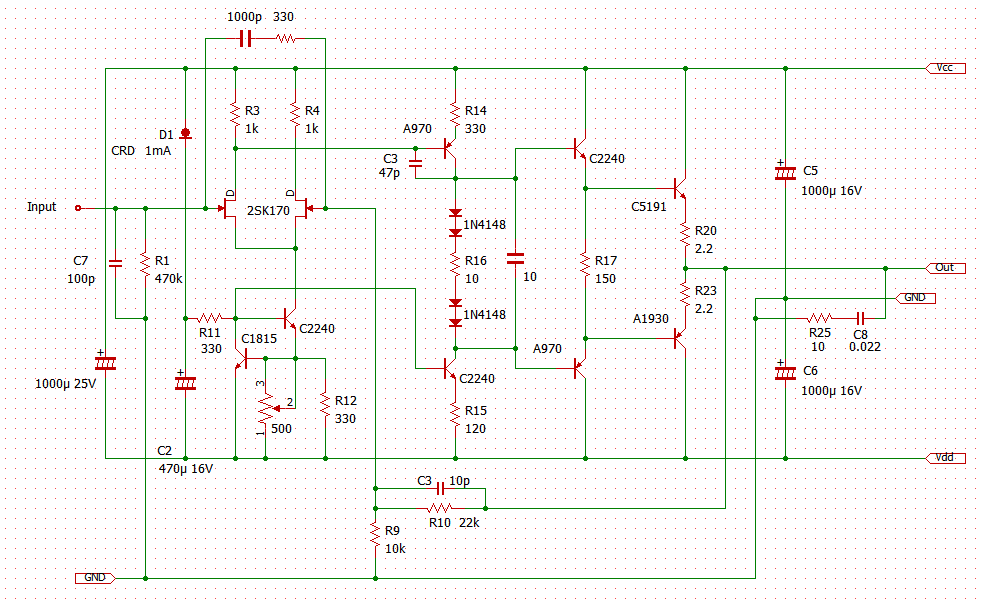

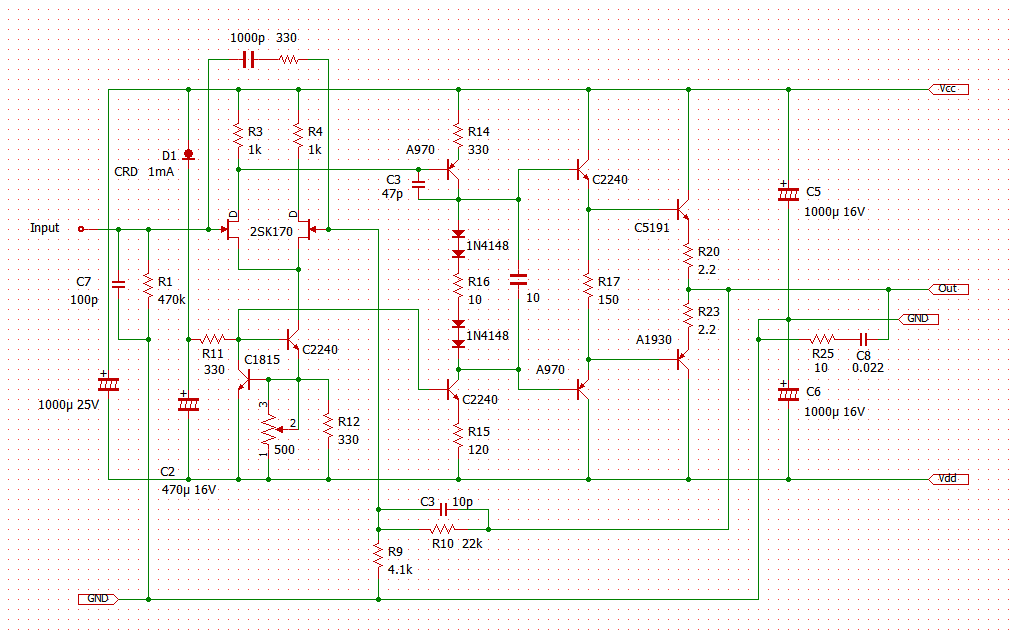

たかじんさんの設計したフルディスクリート・ヘッドホンアンプ HPA-12基板を用いて、回路としてFET入力純Ａ級フルディスクリートヘッドホンアンプをベースにするとしても、各種の定数を決定する必要がある。 これまでに考えたのは、次の２点だ。 ...
バランス型プリアンプ バランス型プリアンプは完成するか・・・電源部をどうするか

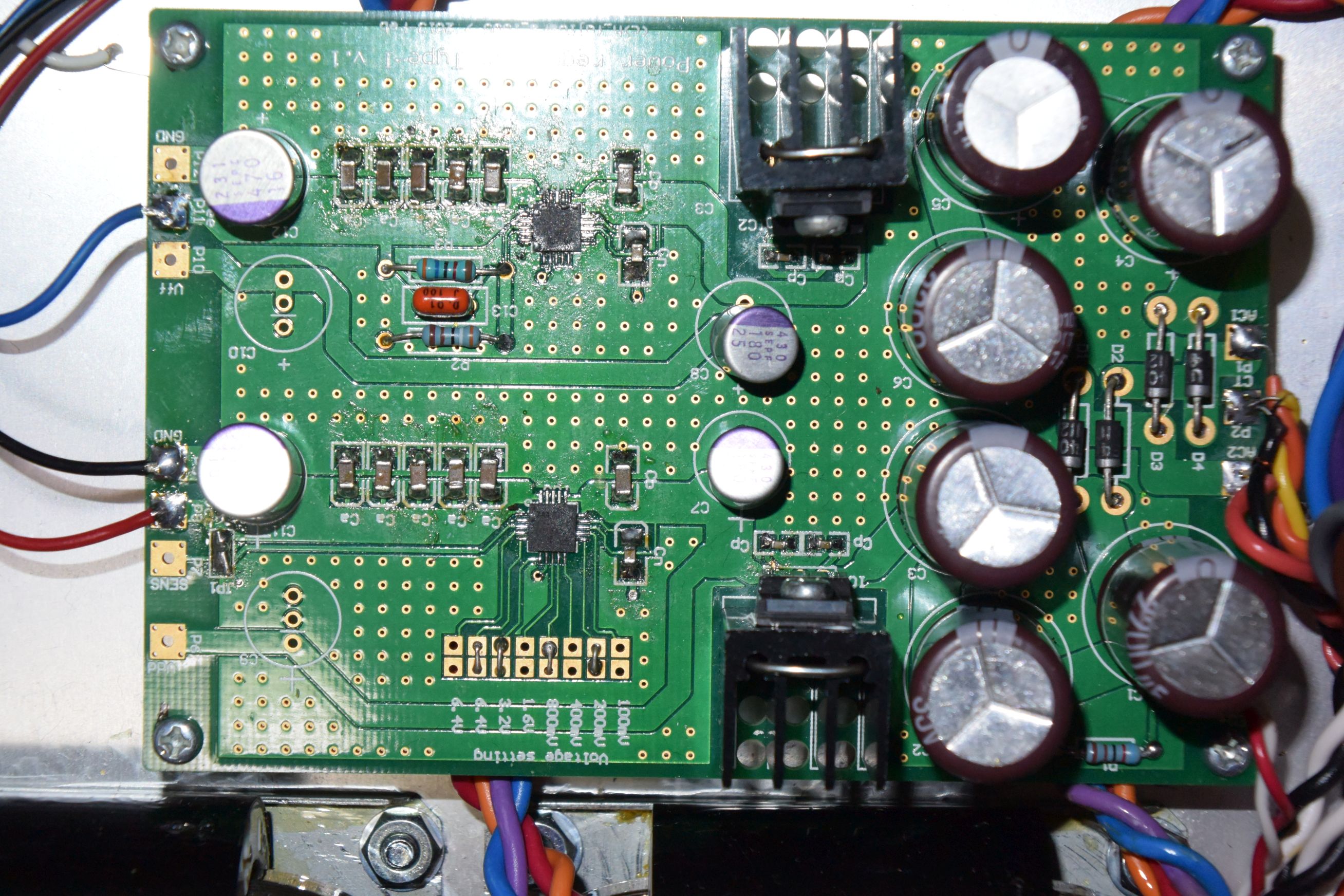

フラットアンプの HPA-12基板には電源部が最初から組み込まれている。 一方、MUSES72320基板のほうは電源部を作成する必要がある。 十分に Low Noise であることも要求したい。お気楽オーディオキット資料館を探すと、TIの超...
