6R-HH2全段差動

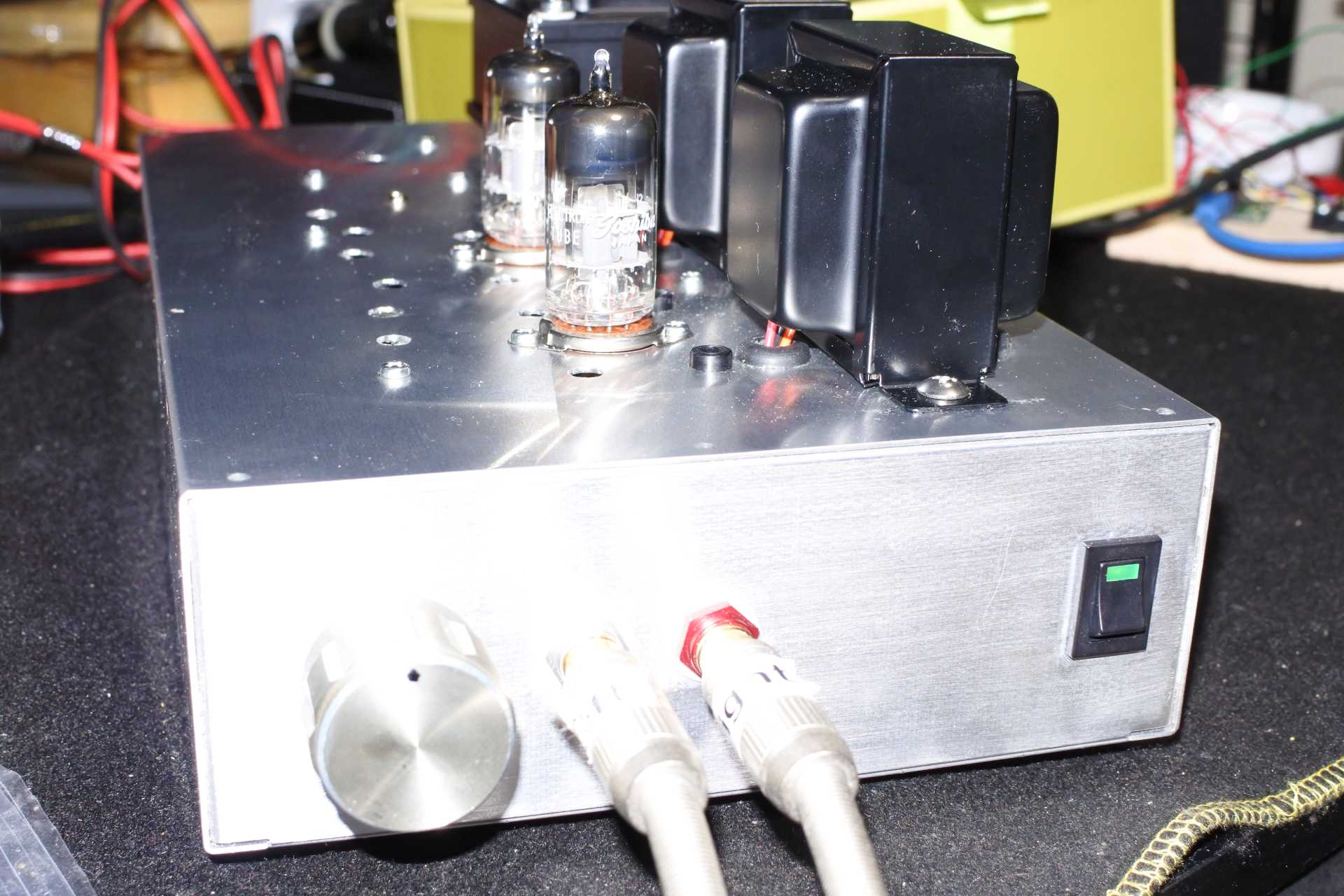

6R-HH2 はミニワッターの夢を見るか・・・構想編

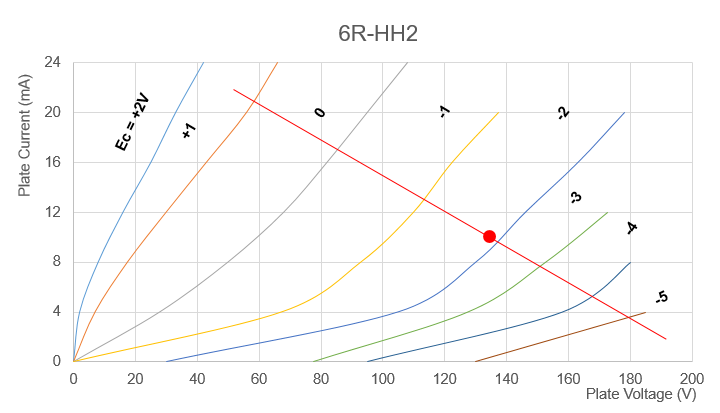

さて、6R-HH2のデータシートから書き起こして、ロードラインを引いてみよう。 ぺるけ師匠の6DJ8全段差動ミニワッターと同じプレート電圧、プレート電流のポイントで 7KΩのラインは下図の通りになる。6DJ8 に比べるとだいぶ直線性が悪いと...
6R-HH2全段差動

6R-HH2 はミニワッターの夢を見るか・・・妄想編

ぺるけ師匠の6DJ8全段差動PPミニワッターは名だたるプロ音響エンジニア達がこぞって使っている名品なそうで、音を聴いてみたい。 運の良いことに、30年前に手に入れた、封も切っていない新品の東芝7DJ8が手元に11本ある。6R-HH2 は、日...
6G-A4全段差動

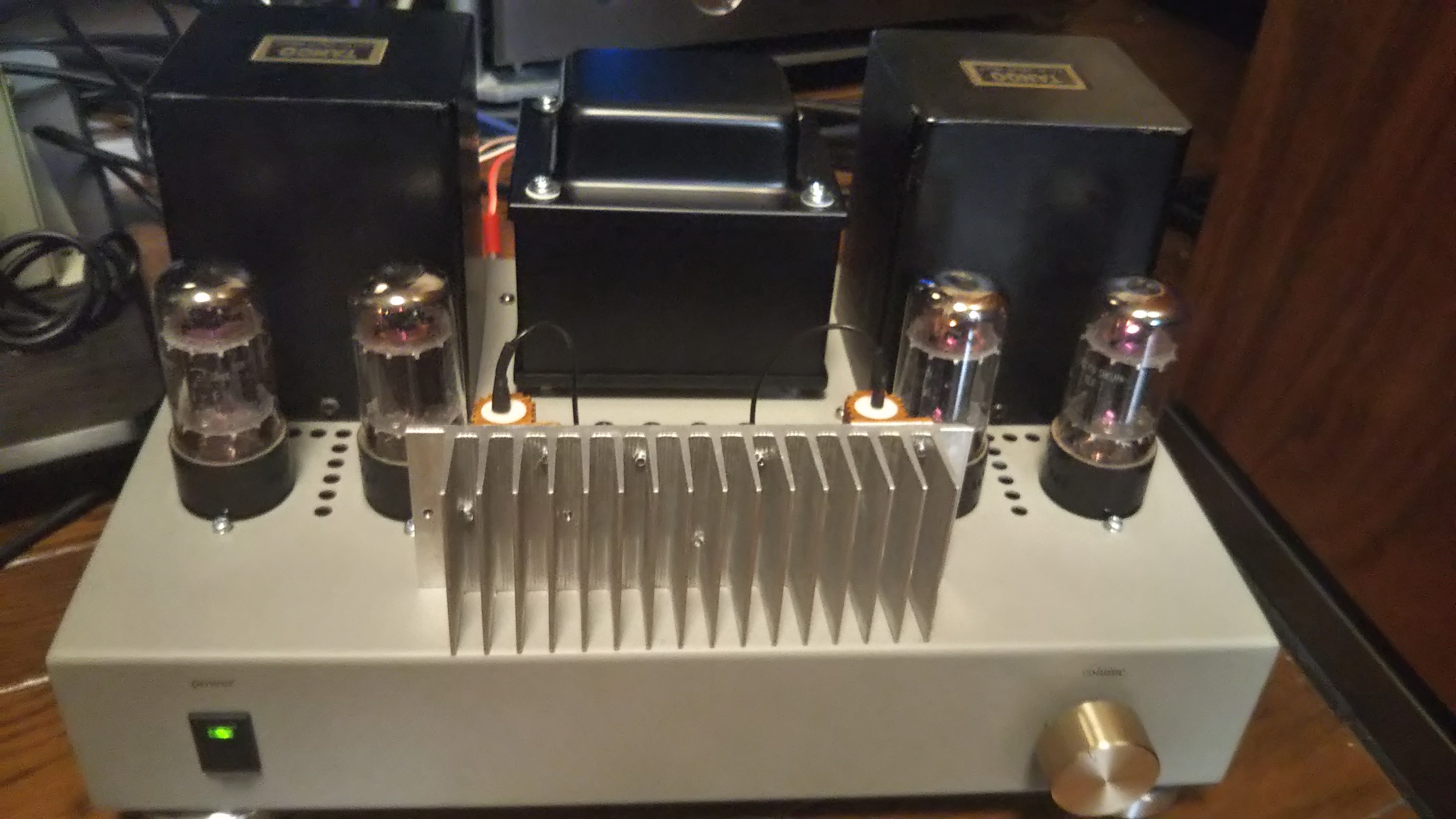

6G-A4全段差動アンプ・・・完成?

ハイカットフィルター(56pF)を入れた後に、初段ソースにいれたコンデンサを取り去り、残留雑音が減るようにで調整してみたところ、左Ch 10pF、右Ch 82pF あたりで雑音は減らなくなった。残留雑音は、左Ch 0.13~0.15mV、右...
6G-A4全段差動

6G-A4全段差動アンプ・・・再度検討してみたら(続)

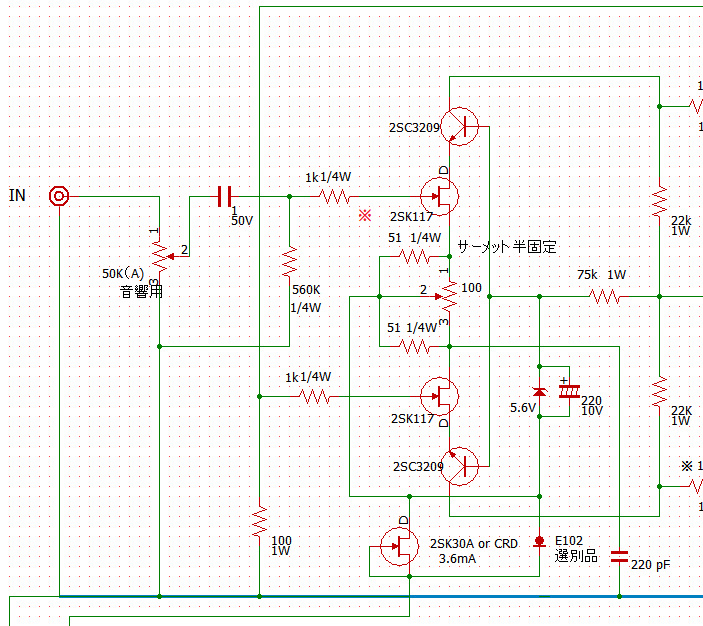

カスコードブートストラップ回路は、いろいろな利点と欠点があると、Raspberry Pi の DAC 製作でお世話になっているたかじんさんのページにもある。 欠点は部品点数が増えることと定電圧ダイオードを用いた場合に雑音が増えることがあげら...
6G-A4全段差動

6G-A4全段差動アンプ・・・再度検討してみたら

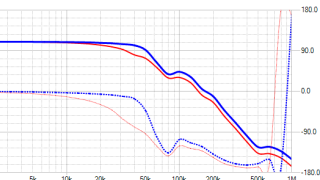

現状の問題点は、超高域発振が起こって対処が必要なのに、高域の周波数特性が悪いことだ。本アンプの前段は、カスコードブートストラップ回路で、高域特性は良いはず。 何が起こっているのだろうか? (普通のカスコード回路は、下図の定電圧ダイオードの下...
6G-A4全段差動

6G-A4全段差動アンプ・・・なんとか完成に?

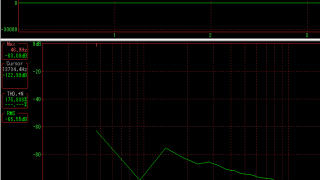

歪み率を測定したら、10 kHz の歪み率が著しく悪い。 これまでの経過から疑われるのは、やはり高周波発振だ。現時点ではオシロスコープで各所をあたっても明らかな発振はない。 しかし、ハムのように聞こえるほど影響を与えた右チャンネルと、10k...
6G-A4全段差動

6G-A4全段差動アンプ・・・一難去ってまた一難

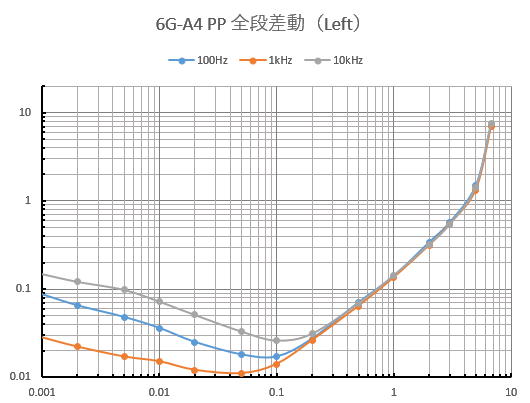

さて、NFB抵抗とNFB補正コンデンサも決定したので、歪み率を測定してみた。まずはトラブルがあった右チャンネルから。 1kHz の歪み率は、最低で 0.07% 程度で、6AQ5PP 全段差動 より若干悪いが、0.1% を切っているのでまずま...
