Class AA ヘッドホンアンプ

禁断のClassAA ヘッドホンアンプは完成するか・・・はらわたなど

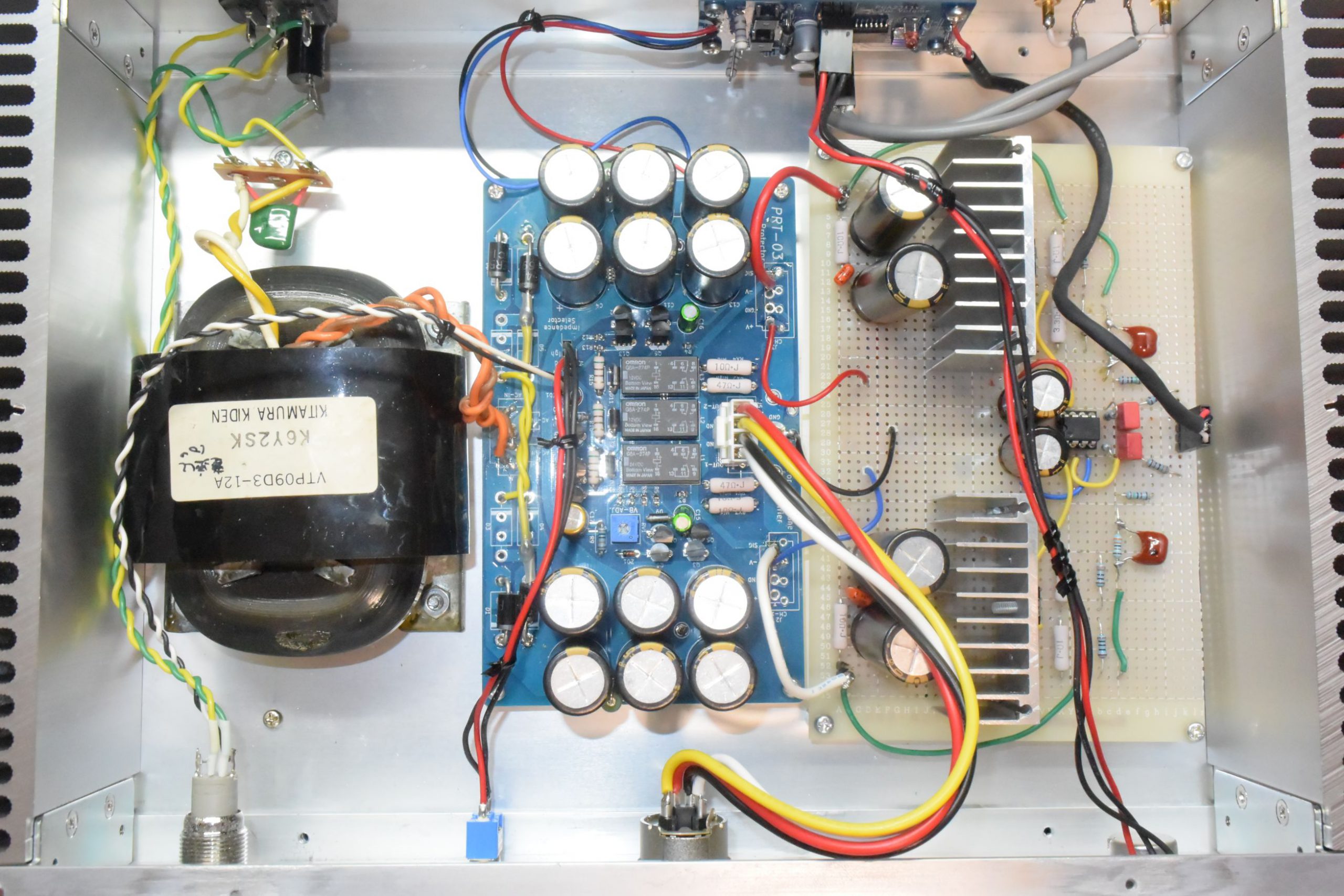

ケースはタカチ HY-70-33-22SS だ。 サイドの放熱器は全く不必要なので、OS-70-20-33SS のサイド面をパネル面として使うのが正しい選択なのだろうが、HY型のほうが圧倒的に安いので、こちらを利用している。 おそらく、OS...
Class AA ヘッドホンアンプ

禁断のClassAA ヘッドホンアンプは完成するか・・・トラブルシューティング

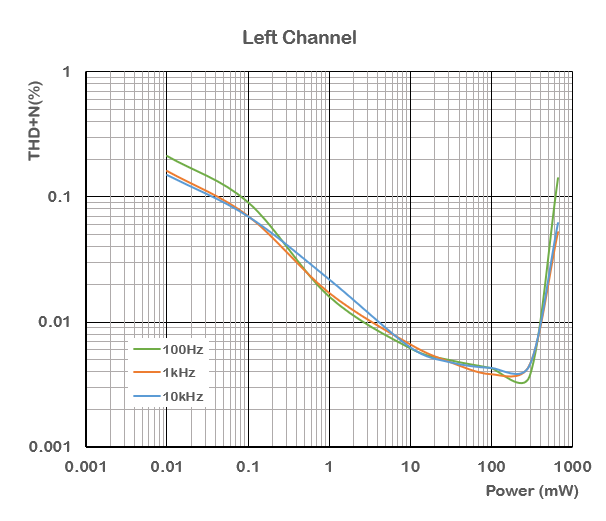

さすがに、同じトラブルをやらかせば、すぐに気が付く。 100Hz の歪み率だけ悪いのはアースの問題だと。 ClassAA基板のみで歪み率を測定すると、100Hz でも 1kHz とほぼ同じ歪み率なので、問題は電子ボリュームあたりのアース処理...
Class AA ヘッドホンアンプ

禁断のClassAA ヘッドホンアンプは完成するか・・・測定してみる

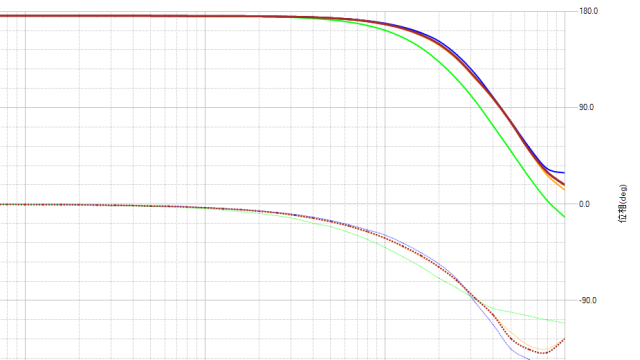

とりあえず、周波数特性を測定してみることにした。 NFの補正コンデンサなしで調べてみる。周波数特性(クリックで拡大)高域のカットオフは、入力のハイカットフィルタによると考えられるが、位相特性はかなり悪いので、NFの補正コンデンサの調整が必要...
Class AA ヘッドホンアンプ

禁断のClassAA ヘッドホンアンプは完成するか・・・希望の光が

電流増幅に、パワーオペアンプの LM1875 を用いて失敗してから、半年余り、禁断のClassAA ヘッドホンアンプの進展はなかった。 よって、HPA-1000 を先に作ることになった。 そんな折に、定期的に巡回しているお気楽オーディオさん...
Class AA ヘッドホンアンプ

禁断のClassAA ヘッドホンアンプは完成するか・・・迷走編

簡単に動作するだろうという予想に反して、作ってみると、SP OUT端子が電源電圧に張り付いてしまうというトラブルに見舞われた。まるでコンパレータのようだ。 発振を疑い、NFBコンデンサを調整してもダメ。 ネット上の作例との違いは、電圧増幅ア...
Class AA ヘッドホンアンプ

禁断のClassAA ヘッドホンアンプは完成するか・・・構想編

アナログ対応バランスプリアンプのフラットアンプとして、禁断の ClassAA ヘッドホンアップを利用し、ヘッドホンアンプとして好結果を得たので、本格的に利用してみたいと考えた。 本格的に利用するとしたら、電流供給アンプ(C-Amp)の電流供...
HPA-1000

無帰還A級ディスクリートヘッドホンアンプ HPA-1000 ・・・はらわた

左から、電源スイッチ、出力切り替え、ヘッドホン(XLR4)、NFB切り替え(LEDはNO-NFB時ON)ボリュームつまみ。足はアルミ無垢(AFM44-20S)にした。スピーカー出力は、バナナプラグ専用。 ほとんどたかじんさんのデモ機と同じ配...
HPA-1000

無帰還A級ディスクリートヘッドホンアンプ HPA-1000 ・・・再度のトラブルシューティング

最初に考えたのは、はんだ付け不良だ。 音を聴きながら絶縁物で部品をたたくと、はんだ付け不良がわかる。 どこも異常がない。 各部の電圧は正常だし・・・・。 万事休すか。修正をあきらめて、風呂に入っているときに、左右で違うところとして、アースラ...
HPA-1000

無帰還A級ディスクリートヘッドホンアンプ HPA-1000 ・・・測定してみる

音が聴けるようになって、たかじんさんのコメント「高級ヘッドホンを駆動するならHPA-1000がおすすめです。 HPA-12からすると一つ上の階に上がったかのような景色が見られると思います。」が気になる。確かに、HPA-12のA級ミニアンプ(...
HPA-1000

無帰還A級ディスクリートヘッドホンアンプ HPA-1000 ・・・音が出るまで

HPA-1000 の入力端子は、はんだ付けではなく、2.54mm ピッチのヘッダピンにしておいたので、そこをショートするとハム音が消える。 外部から適当な音楽を流し込むときれいな音が流れることから、問題はMUSES 72323 ボリューム基...
